Thông số kỹ thuật
Chất liệu	Ruột đồng → cách điện PVC→ vỏ PVC
Loại	Cáp điện lực 3 lõi
Tiết diện	3x4 mm2
Cấu tạo lõi	3x7/0.85 mm
Đường kính ruột dẫn	2.55 mm
Chiều dày cách điện	0.8 mm
Đường kính tổng	12.2 mm
Khối lượng dây	265 kg/km
Mức cách điện	300/500V

TỔNG QUAN
Cáp CVV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 300/500 V, lắp đặt cố định.
TIÊU CHUẨN ÁP DỤNG
TCVN 6610-4/ IEC 60227-4
• TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI
Bằng màu cách điện:
Màu đỏ – vàng – xanh dương – đen.
•Hoặc theo yêu cầu khách hàng.

ĐẶC TÍNH KỸ THUẬT
Cấp điện áp U0/U: 300/500 V.
Điện áp thử: 2 kV (5 phút).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160OC

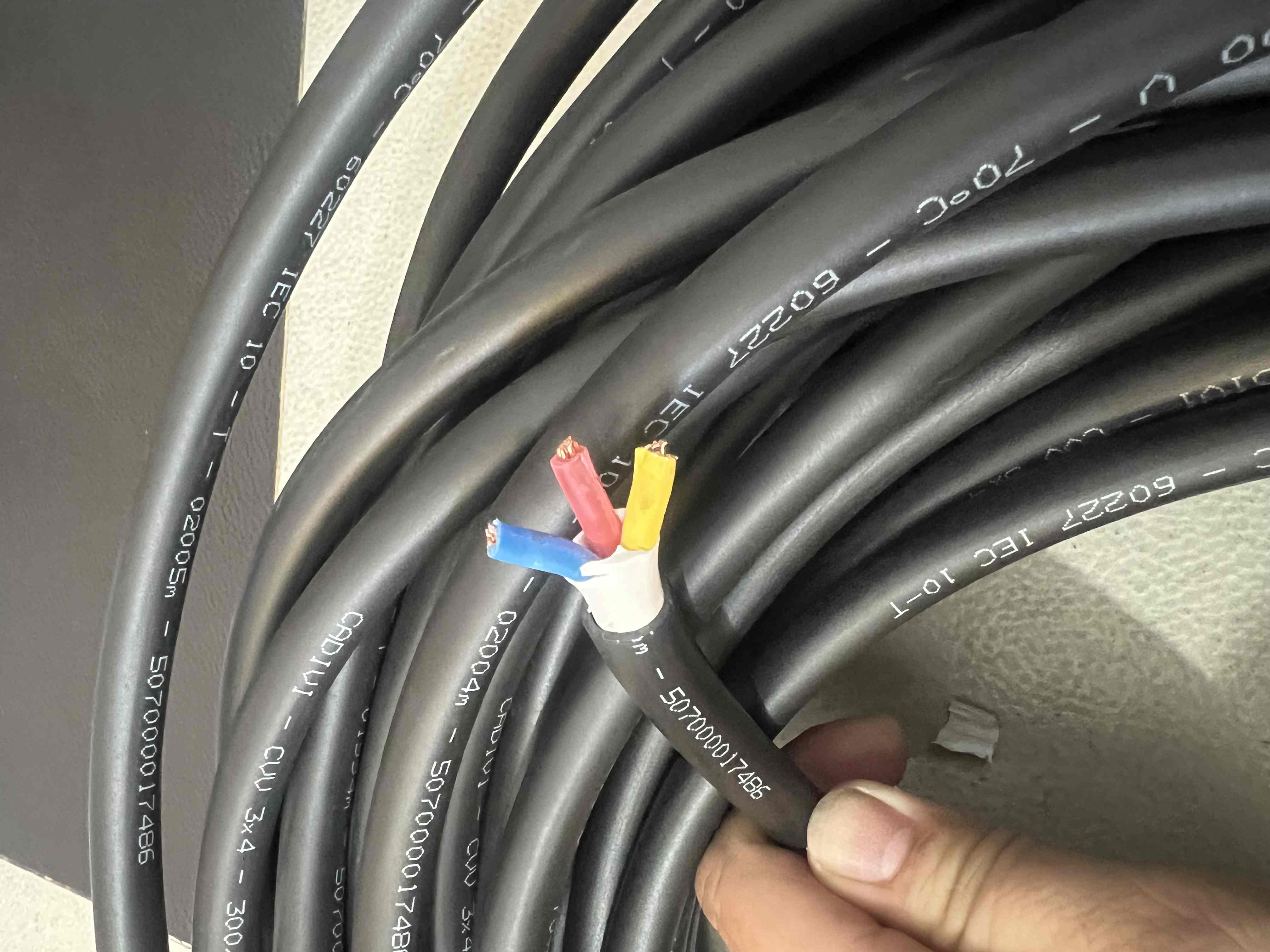

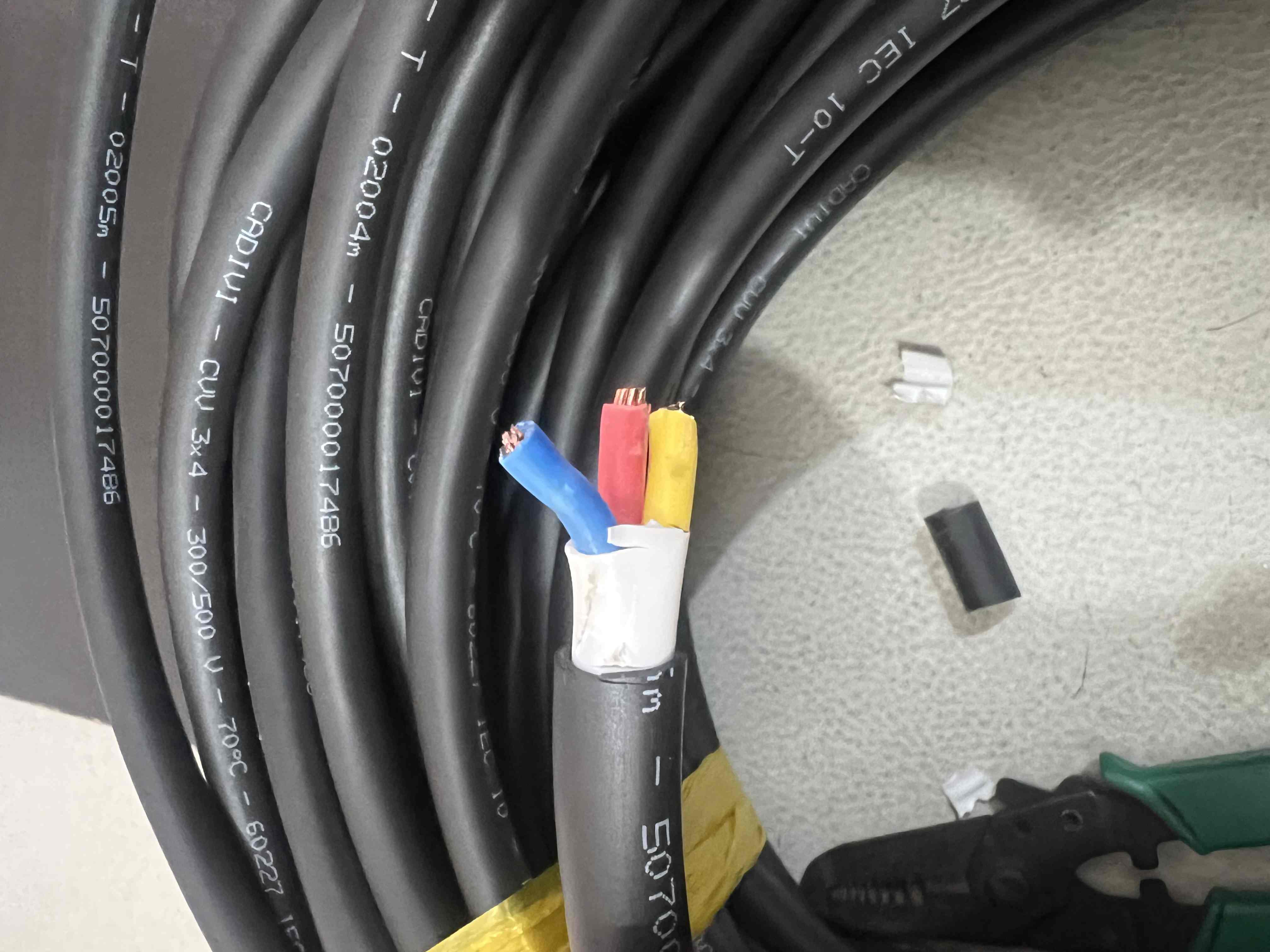

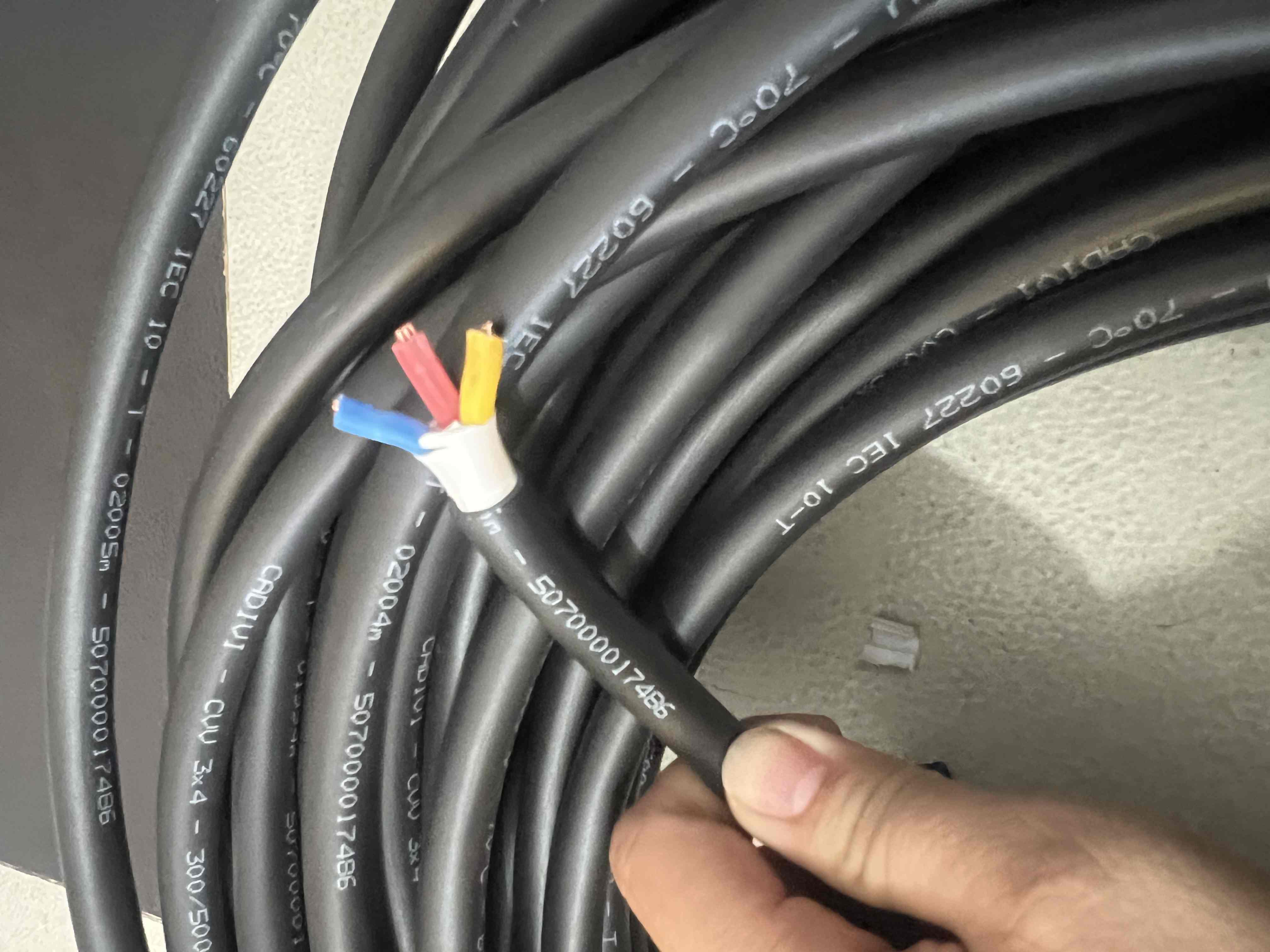

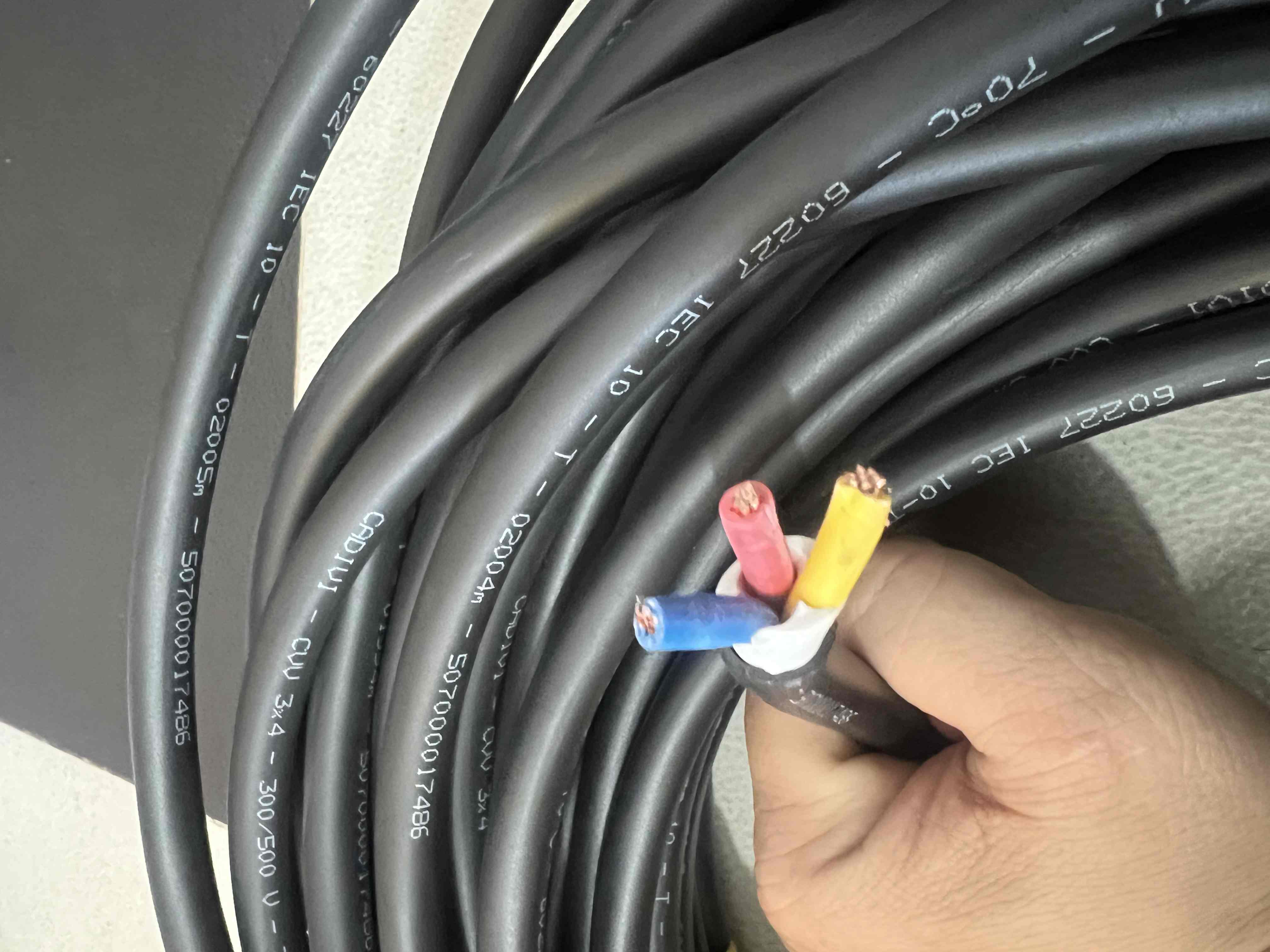

CẤU TRÚC CÁP CADIVI CVV
Ruột dẫn: Đồng
Cách điện PVC
Lớp độn: Điền đầy bằng PP quấn PET hoặc PVC
Vỏ bọc bên ngoài: PVC
