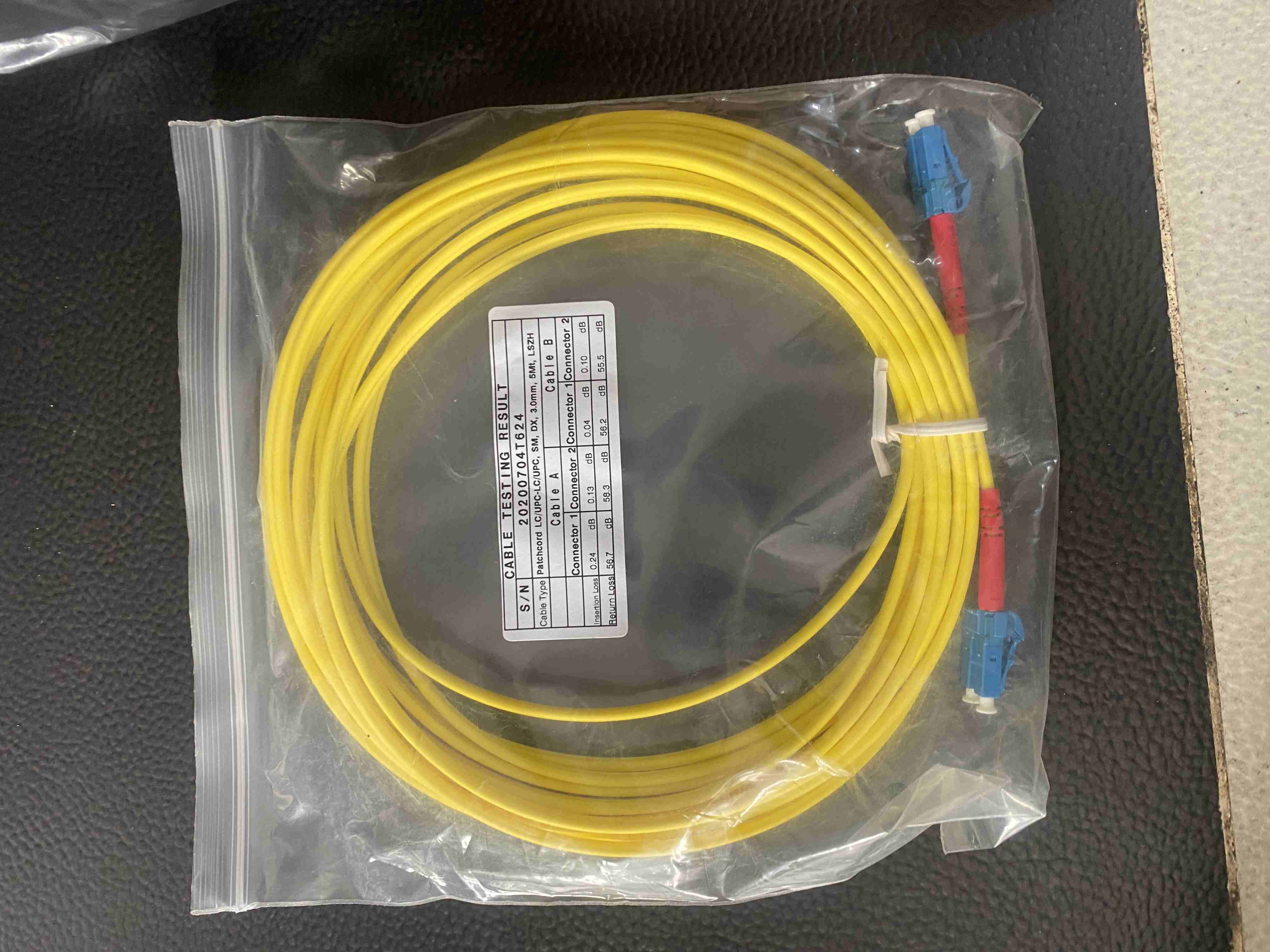

Dây nhảy quang LC/UPC - LC/UPC single Mode Duplex 5 Mét

 II : Cấu tạo của dây nhảy quang:

• Ống Nối – Ferrule: đây là một cấu trúc dạng rỗng (thường là dạng trụ), được làm từ sứ, kim loại hoặc nhựa chất lượng cao. Nó co chức là để giữ chặt sợi quang.
• Thân Đầu Nối hay Connector Body: Một cấu trúc làm từ nhựa hoặc kim loại chứa ống nối, cố định với lớp vỏ ngoài bảo vệ (jacket) và lớp chịu lực (strength members).
• Khớp nối – Coupling Mechanism: Nó là một phần của thân đầu nối, nhiệm vụ cố định đầu nối khi thực hiện kết nối đến các thiết.

Đầu nối quang: gồm nhiều thành phần kết hợp lại với nhau, chúng có nhiều kiểu như SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, FC/UPC... Nhưng có hai thành phần cần bạn quan tâm nhiều nhất là kiểu đầu nối SC, ST hay FC...và điểm tiếp xúc PC, UPC hay APC. Về SC (subscriber connector), ST (straight tip) và FC (fiber connector) là các kiểu đầu nối quang,nó có dạng hình vuông hay hình tròn...Phía trong đầu nối là ferrule,có chức năng bảo vệ và giữ thẳng sợi cáp quang. Ferrule được làm từ thủy tinh, kim loại, plastic hoặc gốm (ceramic) - chất liệu gốm là tốt nhất. Về đỉnh của ferrule, nó được làm nhẵn (polish) với ba dạng điểm tiếp xúc chính PC (Physical Contact), UPC (Ultra Physical Contact) và APC (Angled Physical Contact), giúp chắc chắn chỗ ghép nối có ít ánh sáng bị mất hoặc bị phản xạ nhất.
