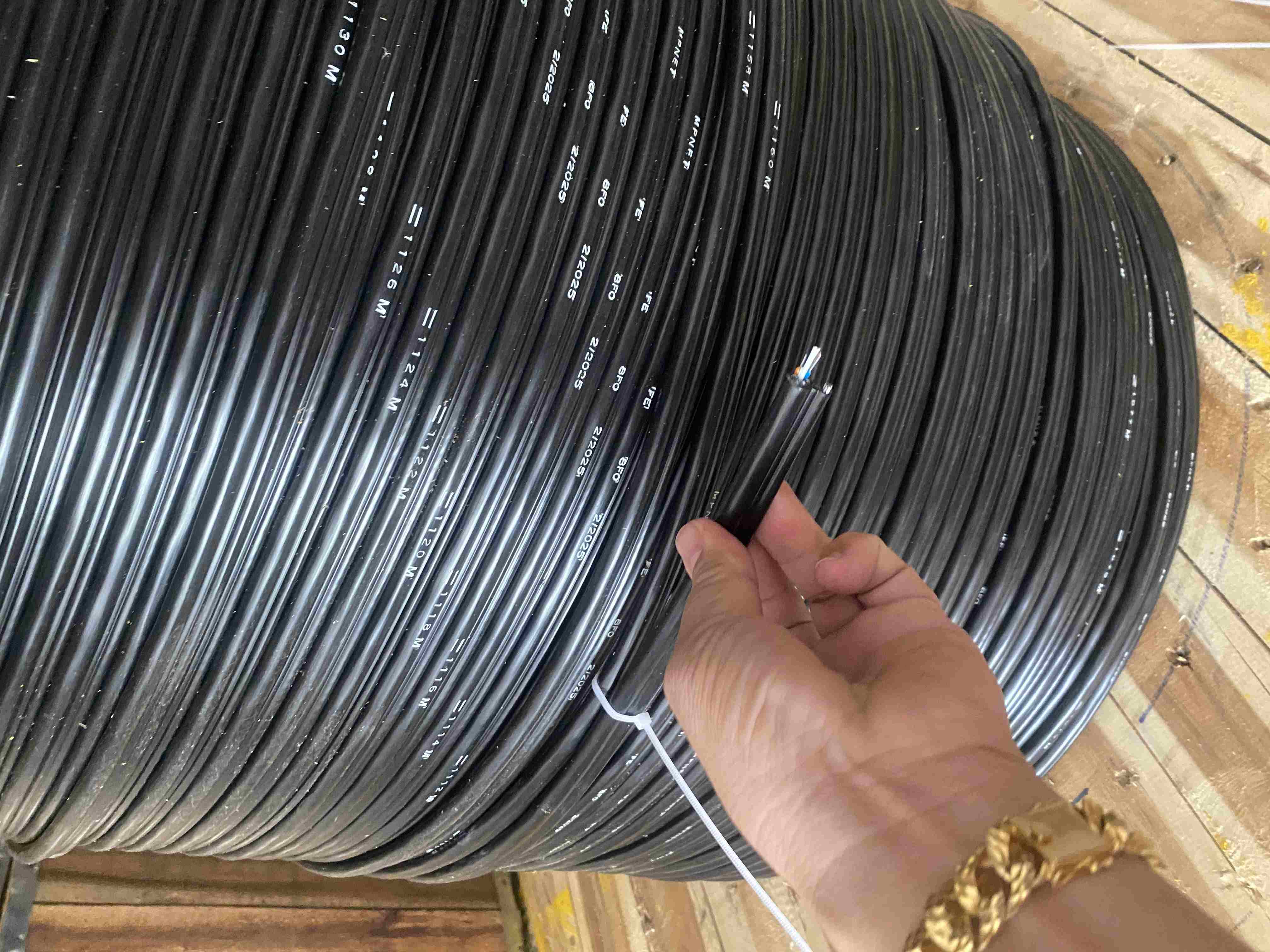

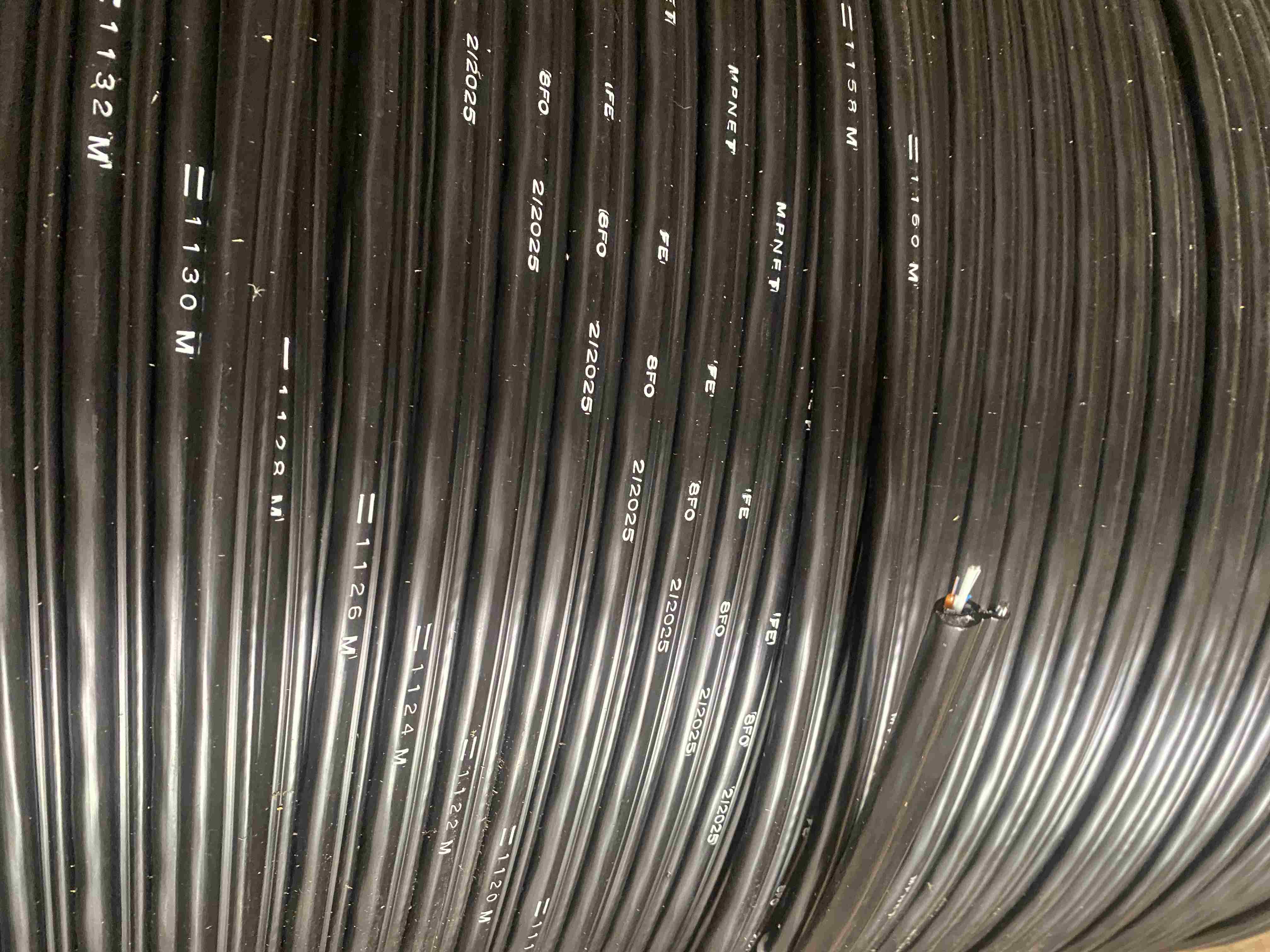

Cáp quang treo phi kim loại 8FO, dây treo 7x0.7mm Hãng MP NET
CẤU TRÚC CÁP
· Số sợi: 08 sợi quang đơn mode.
· Bước sóng hoạt động chính của sợi quang: 1310nm - 1550nm.
· Phần tử chịu lực phi kim loại trung tâm.
· Ống đệm chứa và bảo vệ sợi quang được làm theo công nghệ ống đệm lỏng.
- Ống đệm có chứa sợi quang được bện theo phương pháp SZ chung quanh phần tử chịu lực trung tâm.
- Các khoảng trống giữa sợi và bề mặt trong của lòng ống đệm được điền đầy bằng một hợp chất đặc biệt chống sự thâm nhập của nước.
· Lớp băng chống thấm nước.
· Lớp nhựa High Density Polyethylene chất lượng cao bảo vệ ngoài.
· Dây treo cáp bằng thép bện 7x1.0mm.
· Được dùng như loại cáp treo hình số 8 (FE).
KÝ HIỆU CÁP: FE08
ĐẶC TÍNH KỸ THUẬT SỢI QUANG ĐƠN MODE CHUẨN ITU-T G.652.D
Biên dạng chỉ số chiết suất: dạng bậc thang
Cấu trúc: Lớp vỏ phản xạ bao quanh
Đường kính lớp bảo vệ: 242mm ± 5mm
Đường kính lớp vỏ phản xạ: 125mm ± 0,7mm
Đường kính trường mode (ứng với bước sóng l = 1310nm): 9,2mm ± 0,4mm
Đường kính trường mode ( ứng với bước sóng l = 1550nm): 10,4mm ± 0,5mm
Sai số đồng tâm của trường mode: £ 0,5mm
Độ không tròn đều của vỏ phản xạ: £ 0.7%
Chỉ số khúc xạ hiệu dụng của dải quang phổ Neff (với l = 1310nm): 1,4676 Chỉ số khúc xạ hiệu dụng của dải quang phổ Neff (với l = 1550nm): 1,4682 Độ mở số (NA): 0,14
Bước sóng cắt: £ 1260nm
Hệ số suy hao ứng với l = 1310nm (thông thường): £ 0.35 dB/km
Hệ số suy hao tối đa ứng với l = 1310nm: £ 0.38 dB/km
Hệ số suy hao ứng với l = 1550nm (thông thường): £ 0.20 dB/km
Hệ số suy hao tối đa ứng với l = 1550nm: £ 0.24 dB/km
Hệ số tán sắc trong vùng bước sóng l = 1285nm đến 1330nm: £ 3,5 ps/(nm x km)
Hệ số tán sắc tại bước sóng l = 1550nm: £ 18 ps/(nm x km)
Bước sóng tán sắc 0: 1310£ lo £ 1324nm
Độ dốc tán sắc 0: £ 0,092 ps/(nm2.Km)
Hệ số tán sắc mốt phân cực (PMD): £ 0,2 ps/sqrt(Km)
Điểm tăng suy hao đột biến £ 0,1dB
Chiều dài xoắn của sợi: ³ 4
