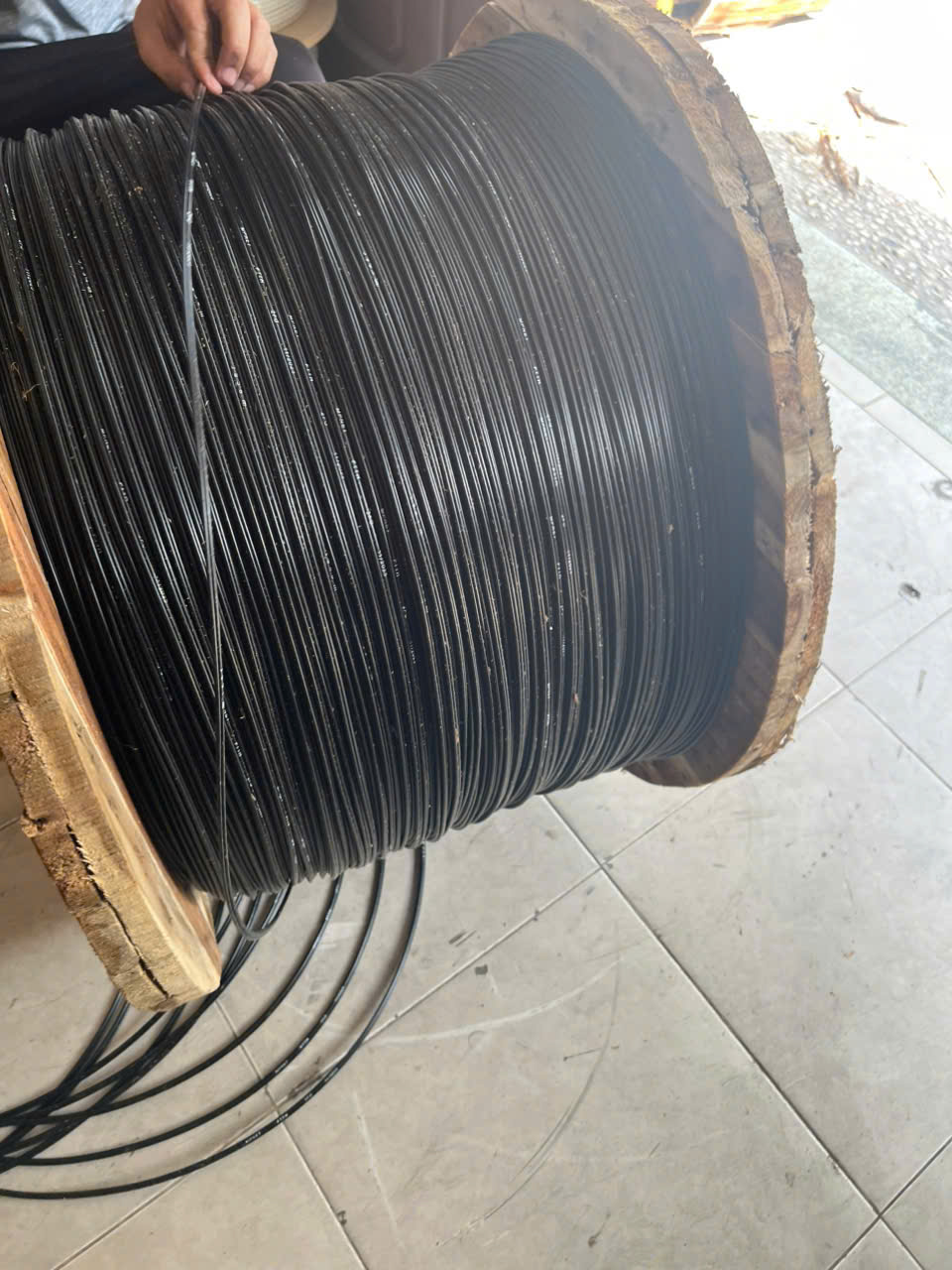

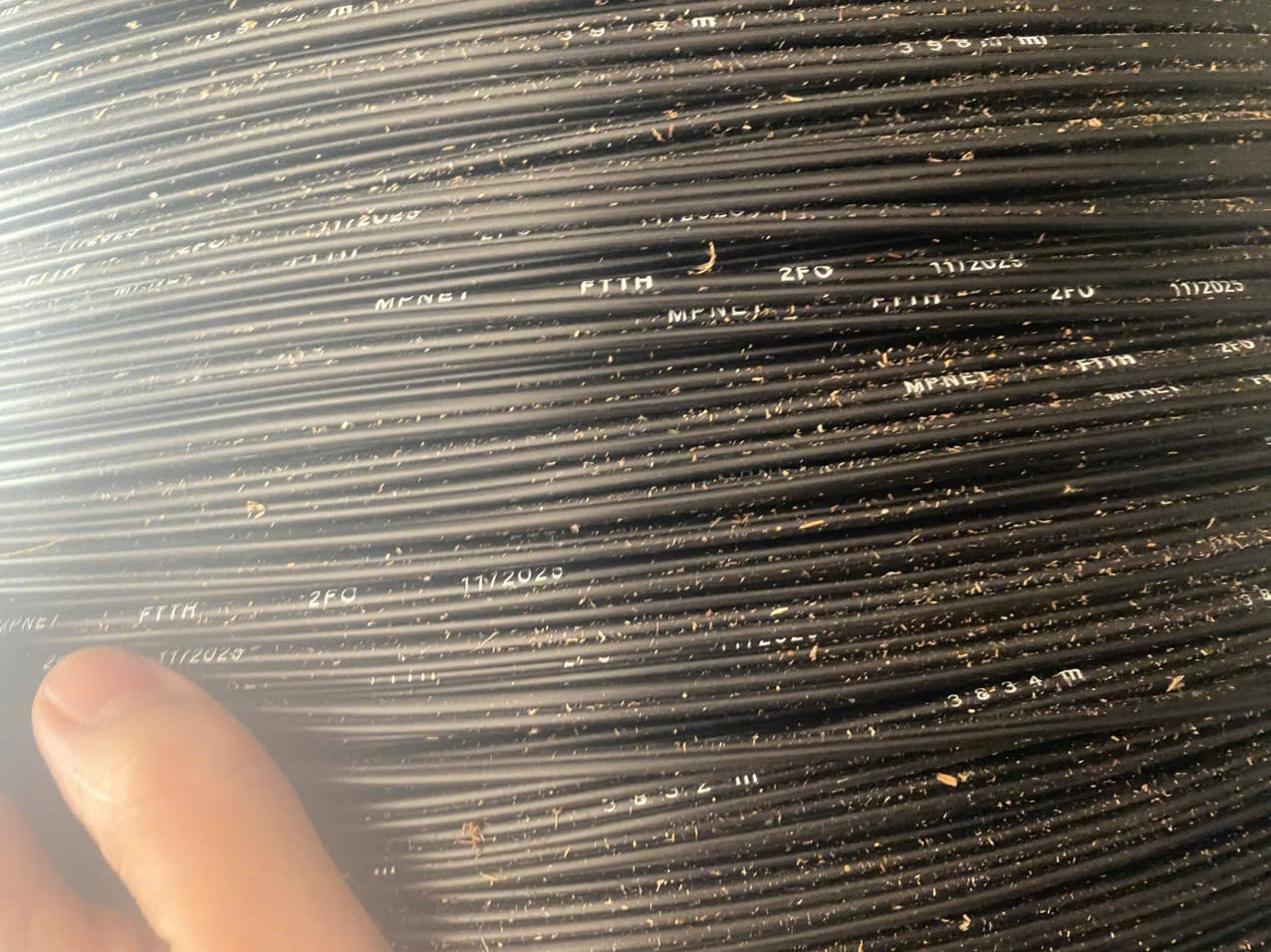

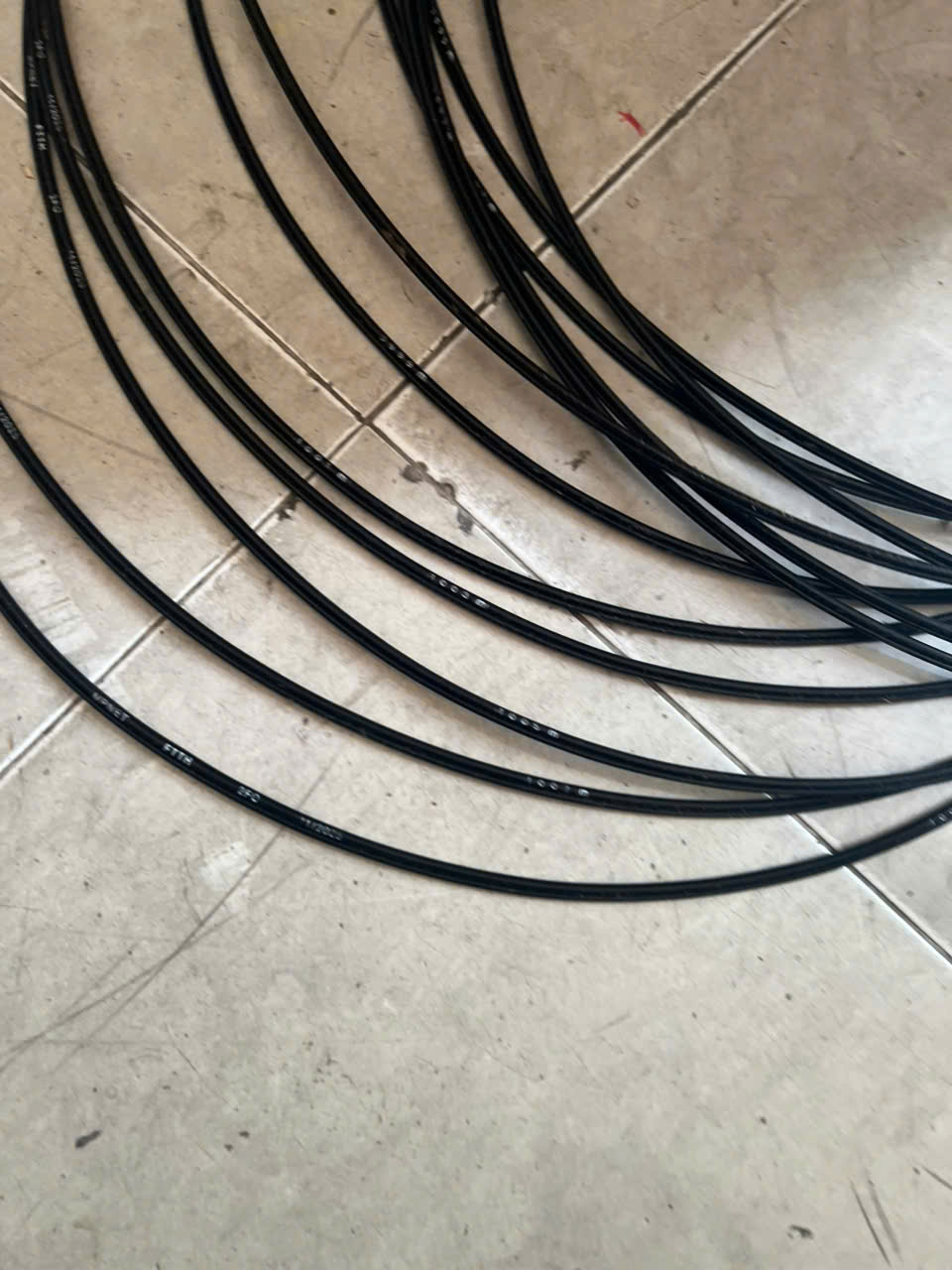

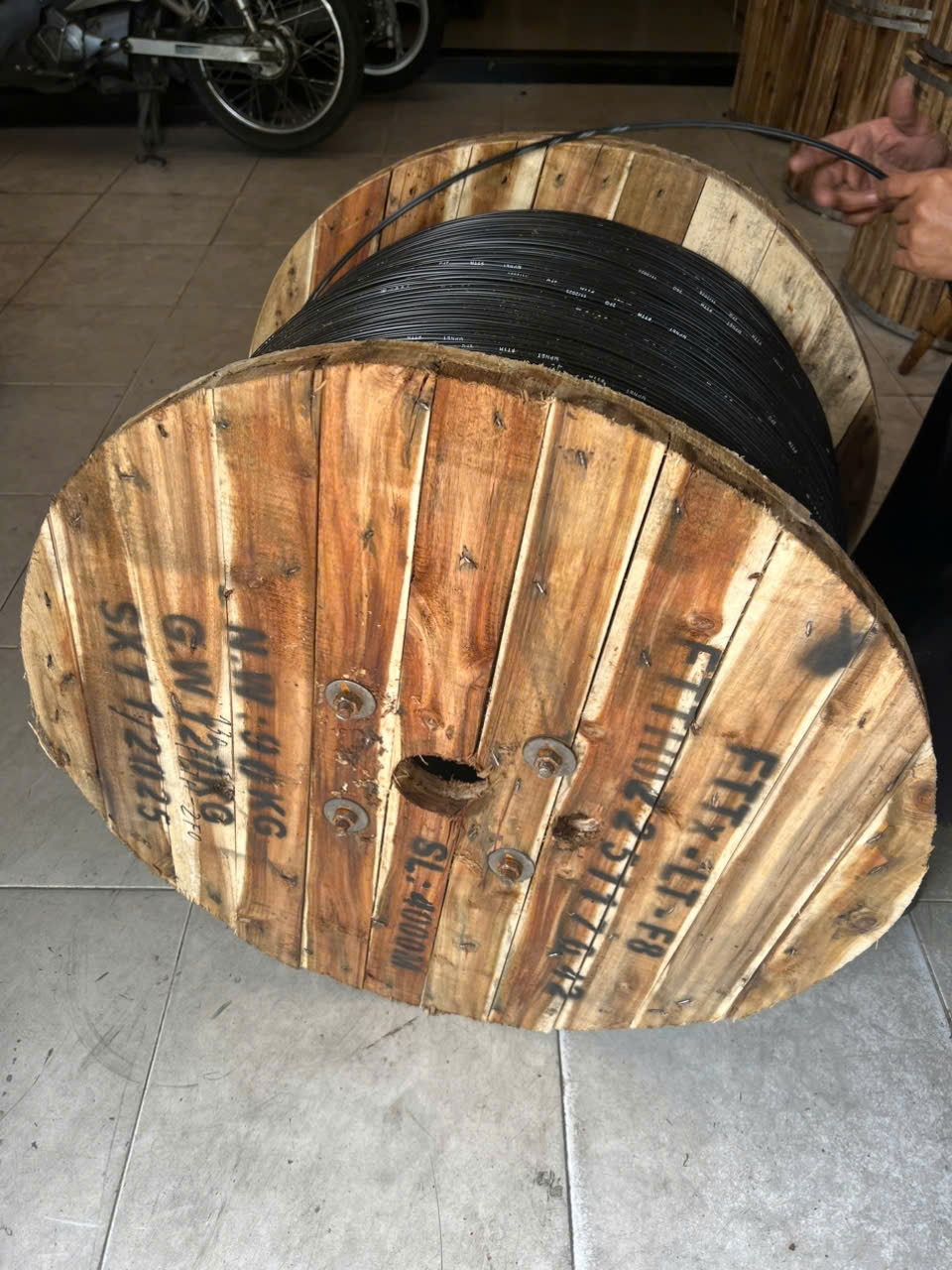

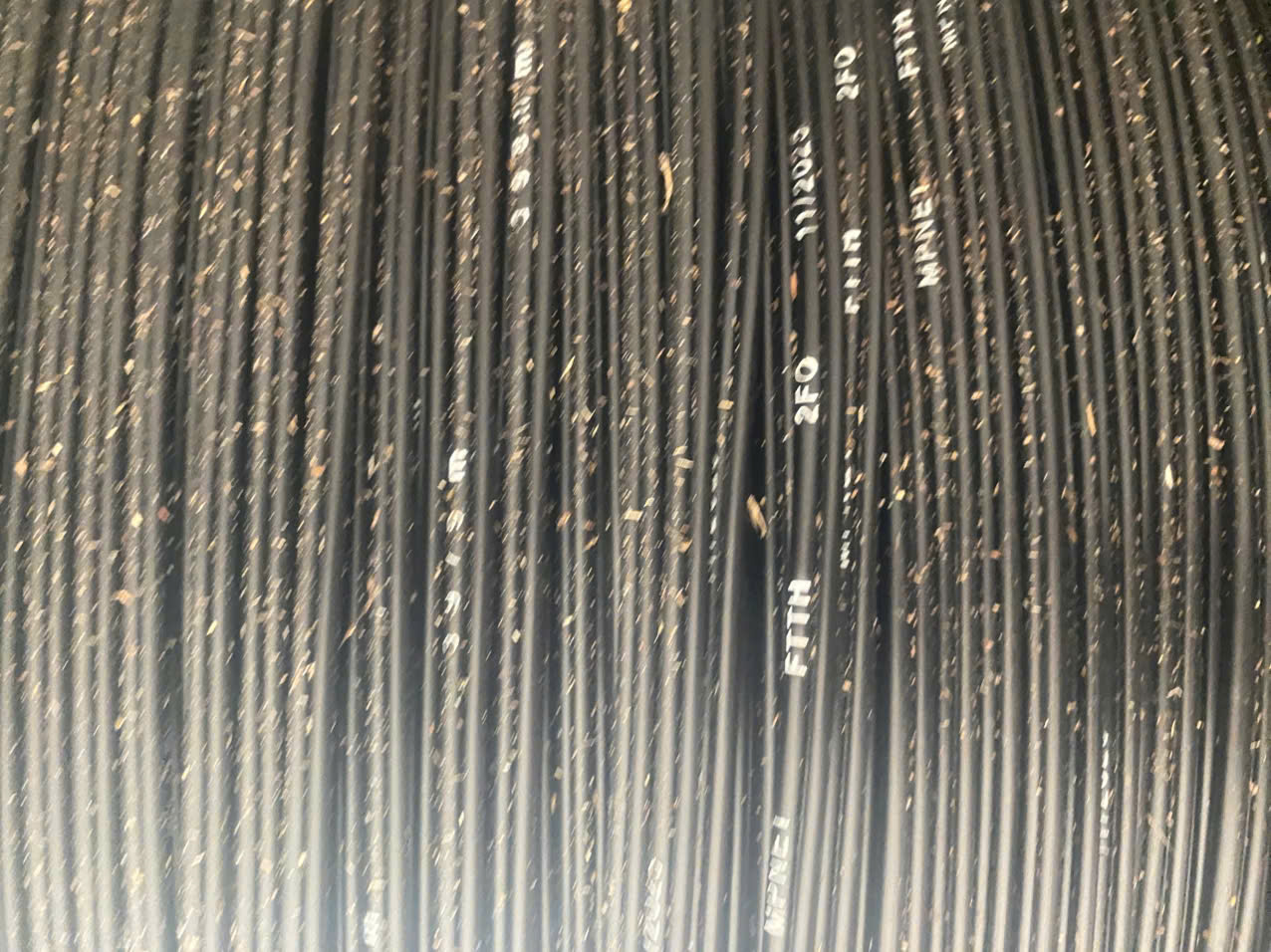

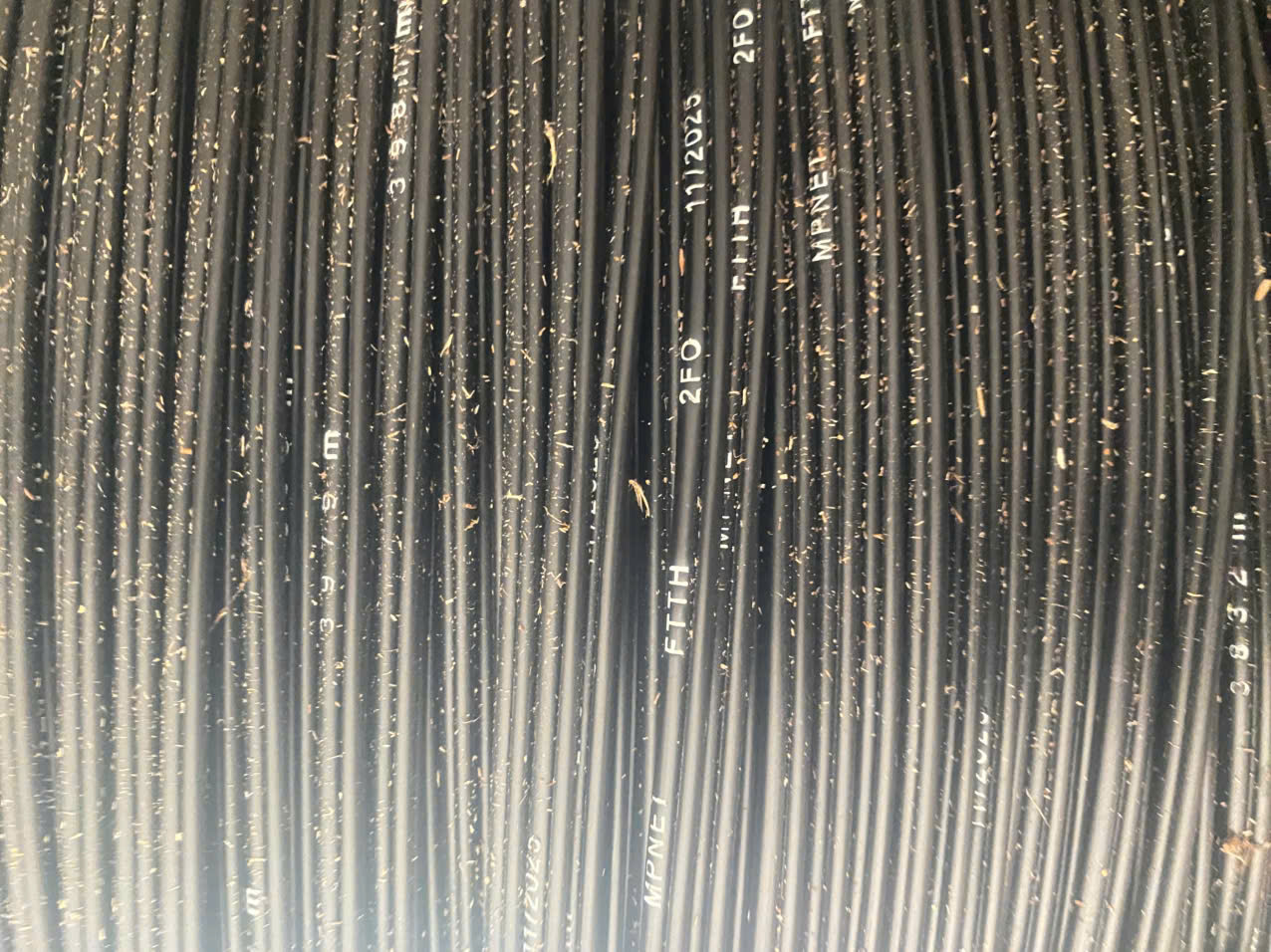

Cáp quang ống lổng 2FO dây treo FTTH2 hãng MP NET P/N 20241230021-02

CẤU TRÚC CỦA CÁP

• Số sợi: 02 sợi quang đơn mode (SMF) chuẩn ITU-T G.652D.
• Bước sóng hoạt động chính của sợi quang: 1310nm - 1550nm.
• Ống đệm trung tâm chứa và bảo vệ sợi quang được làm theo công nghệ ống đệm lỏng.
• Các khoảng trống giữa sợi và bề mặt trong của lòng ống đệm được điền đầy bằng một hợp chất  đặc biệt.
• Sợi tổng hợp chịu lực aramid yarn (nếu có).
• Dây thép treo gia cường.
• Lớp nhựa HDPE bảo vệ ngoài.
• Được sử dụng như cáp treo.

ĐẶC TÍNH KỸ THUẬT SỢI QUANG ĐƠN MODE CHUẨN ITU-T G.652.D

Biên dạng chỉ số chiết suất:                                                                                 dạng bậc thang

Cấu trúc:                                                                                  Lớp vỏ phản xạ bao quanh

Đường kính lớp bảo vệ:                                                                            242mm ± 5mm

Đường kính lớp vỏ phản xạ:                                                                            125mm ± 0,7mm

Đường kính trường mode (ứng với bước sóng l = 1310nm):                                                                             9,2mm ± 0,4mm

Đường kính trường mode ( ứng với bước sóng l = 1550nm):                                                                           10,4mm ± 0,5mm

Sai số đồng tâm của trường mode:                                                                                      £ 0,5mm

Độ không tròn đều của vỏ phản xạ:                                                                                      £ 0.7%

Chỉ số khúc xạ hiệu dụng của dải quang phổ N_eff (với l = 1310nm):                                          1,4676 Chỉ số khúc xạ hiệu dụng của dải quang phổ N_eff (với l = 1550nm):                                          1,4682 Độ mở số (NA):                                              0,14

Bước sóng cắt:                                                                                      £ 1260nm

Hệ số suy hao ứng với l = 1310nm (thông thường):                                                                                      £ 0.35 dB/km

Hệ số suy hao tối đa ứng với l = 1310nm:                                                                                          £ 0.38 dB/km

Hệ số suy hao ứng với l = 1550nm (thông thường):                                                                                      £ 0.20 dB/km

Hệ số suy hao tối đa ứng với l = 1550nm:                                                                                          £ 0.24 dB/km

Hệ số tán sắc trong vùng bước sóng l = 1285nm đến 1330nm:                                                                                      £ 3,5 ps/(nm x km)

Hệ số tán sắc tại bước sóng l = 1550nm:                                                                                      £ 18 ps/(nm x km)

Bước sóng tán sắc 0:                                                                              1310£ lo £ 1324nm

Độ dốc tán sắc 0:                                                                                      £ 0,092 ps/(nm².Km)

Hệ số tán sắc mốt phân cực (PMD):                                                                                      £ 0,2 ps/sqrt(Km)

Điểm tăng suy hao đột biến                                                                                      £ 0,1dB

Chiều dài xoắn của sợi:                                                                                      ³ 4m

ĐẶC TÍNH KỸ THUẬT CỦA CÔNG NGHỆ ỐNG ĐỆM LỎNG

Sợi  quang sau khi được bảo vệ bằng lớp bảo vệ sơ cấp sẽ  được đặt trong một lớp bảo vệ thứ cấp,   gọi là ống đệm (buffer tube).

Ống đệm  được  làm  bằng hợp chất PBT (Polybutylene Terephthalate), có thể chứa được 1 hoặc  nhiều sợi quang bên trong; sợi quang được nằm lỏng trong ống, ở trạng thái tĩnh, các sợi quang n ằm tại vị trí tâm của ống.

Các khoảng trống giữa sợi và bề mặt trong của lòng ống đệm được điền đầy bằng một hợp chất đặc biệt (Jelly Compound) chống sự thâm nhập của nước và  giúp sợi quang luôn ở trạng thái không bị  tác động.

Công nghệ ống đệm  lỏng cũng đáp ứng một cách tốt nhất đối với sự thay đổi nhiệt độ của môi  trường mà nó có thể gây ra sự co hoặc giãn của cáp. Cấu trúc này cũng là một cách bảo vệ tốt nhất  cho sợi quang khi nó bị nén theo hướng ngang.

Tóm lại, với cấu trúc này sợi  quang sẽ được  bả o vệ  một cách tốt nhất, không bị ảnh hưởng bởi bất kỳ một tác động nào từ bên ngoài.

CHẾ TẠO CÁP QUANG TRUY NHẬP THUÊ BAO

Một ống đệm lỏng chứa từ 1 đến 12 sợi quang đơn mốt.

Dây thép 7x0.33mm được đặt dọc theo ống đệm như là nguyên tố chống xoắn v à là phần tử chịu lực cho cáp.

Ống đệm và sợi  dây thép cùng được bọc một lớp nhự a HDPE bảo vệ ngoài, độ dày 0.8 mm ±

0,1mm tại bụng cáp và ≥ 0.5mm tại dây treo cáp.

Xem hình vẽ mặt cắt ngang cấu trúc cáp trên trang cuối.
