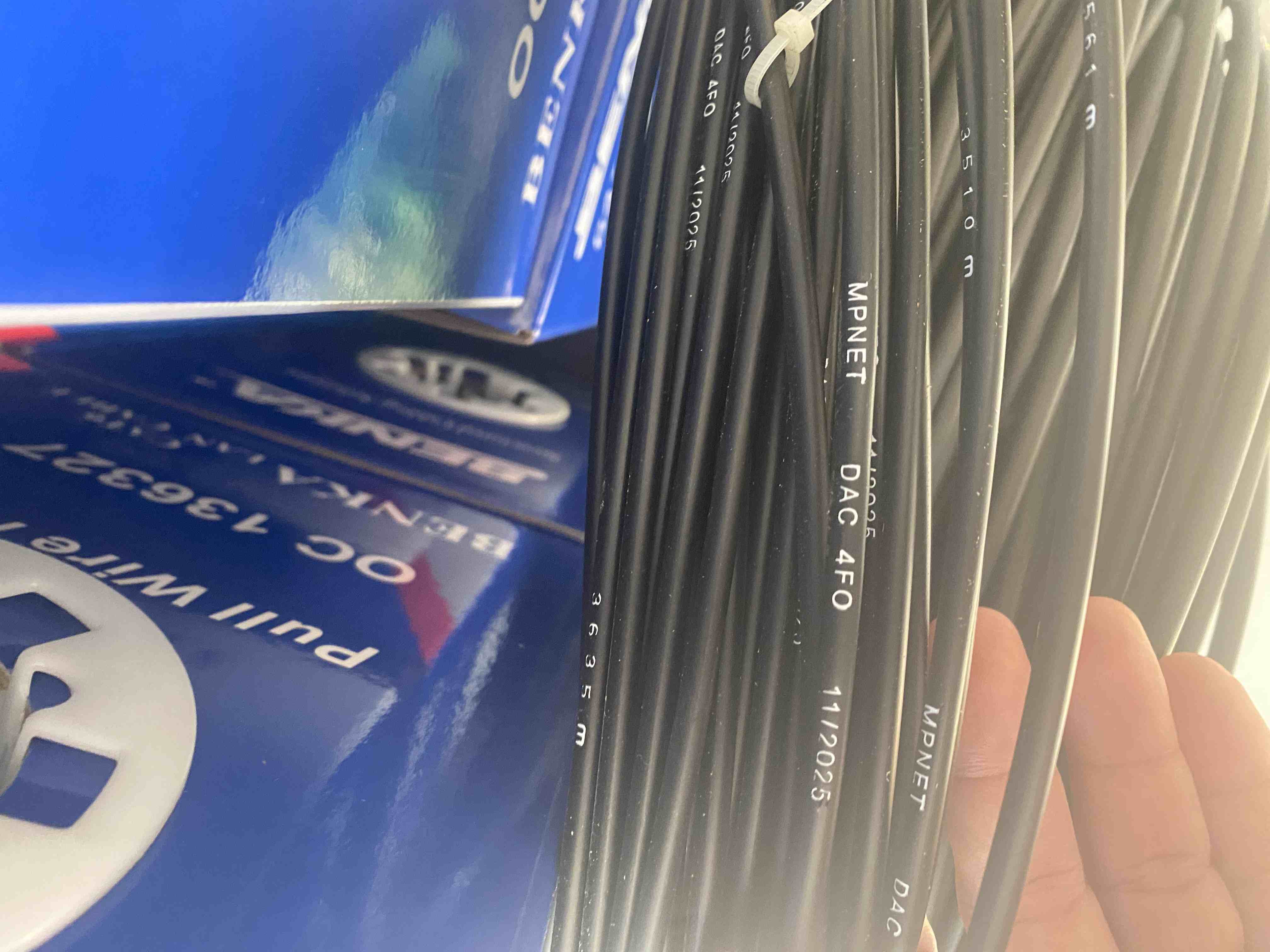

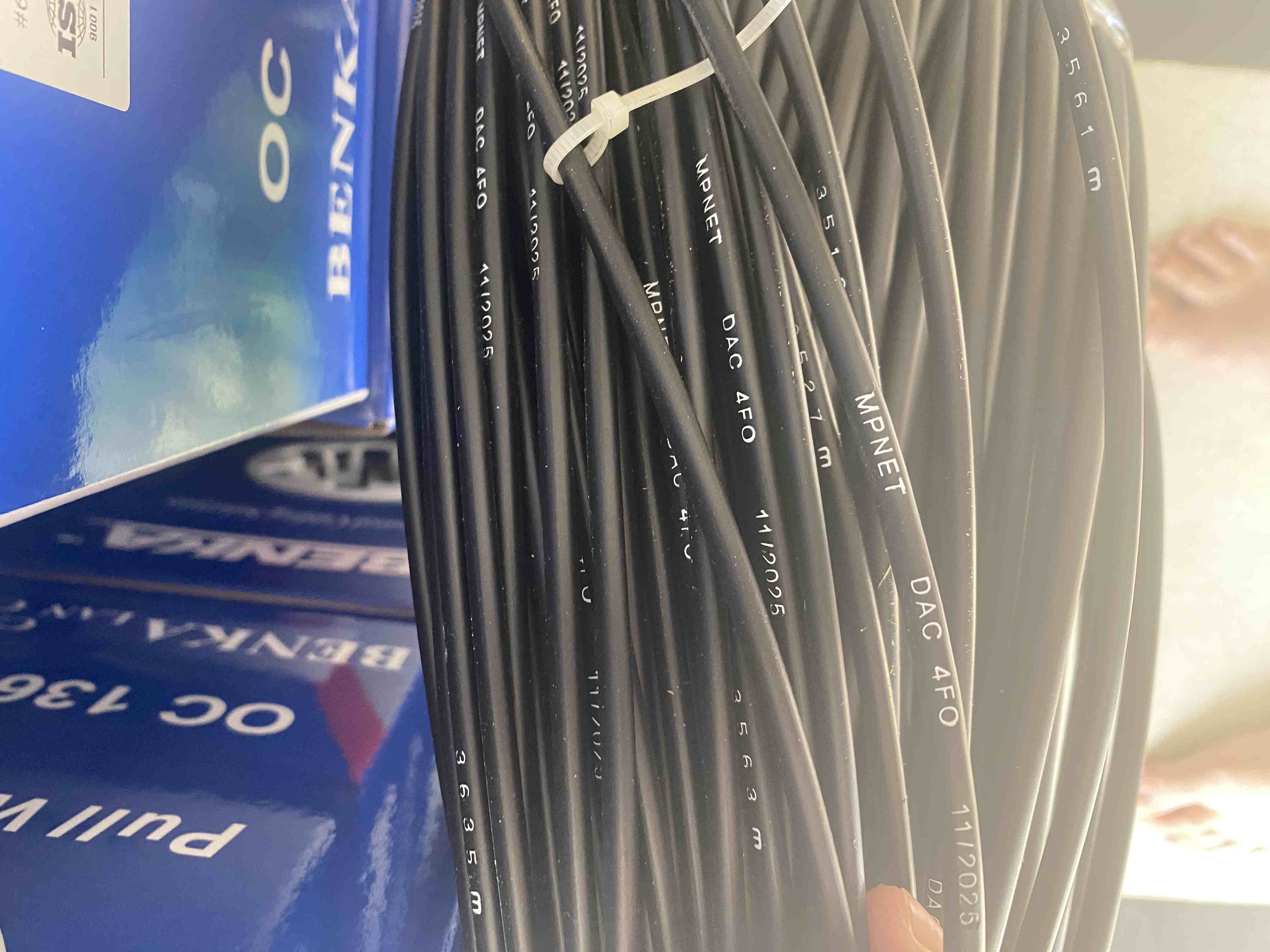

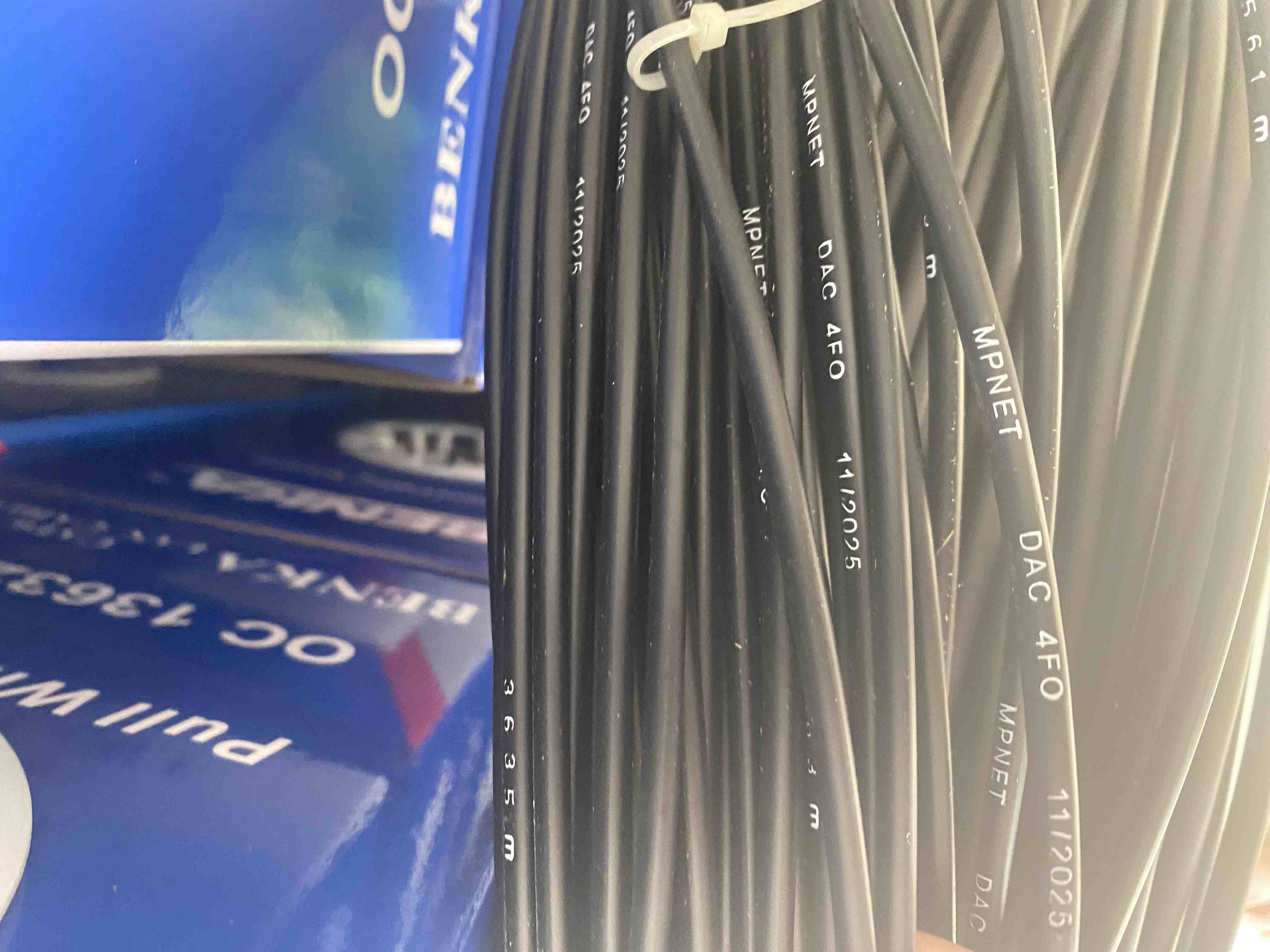

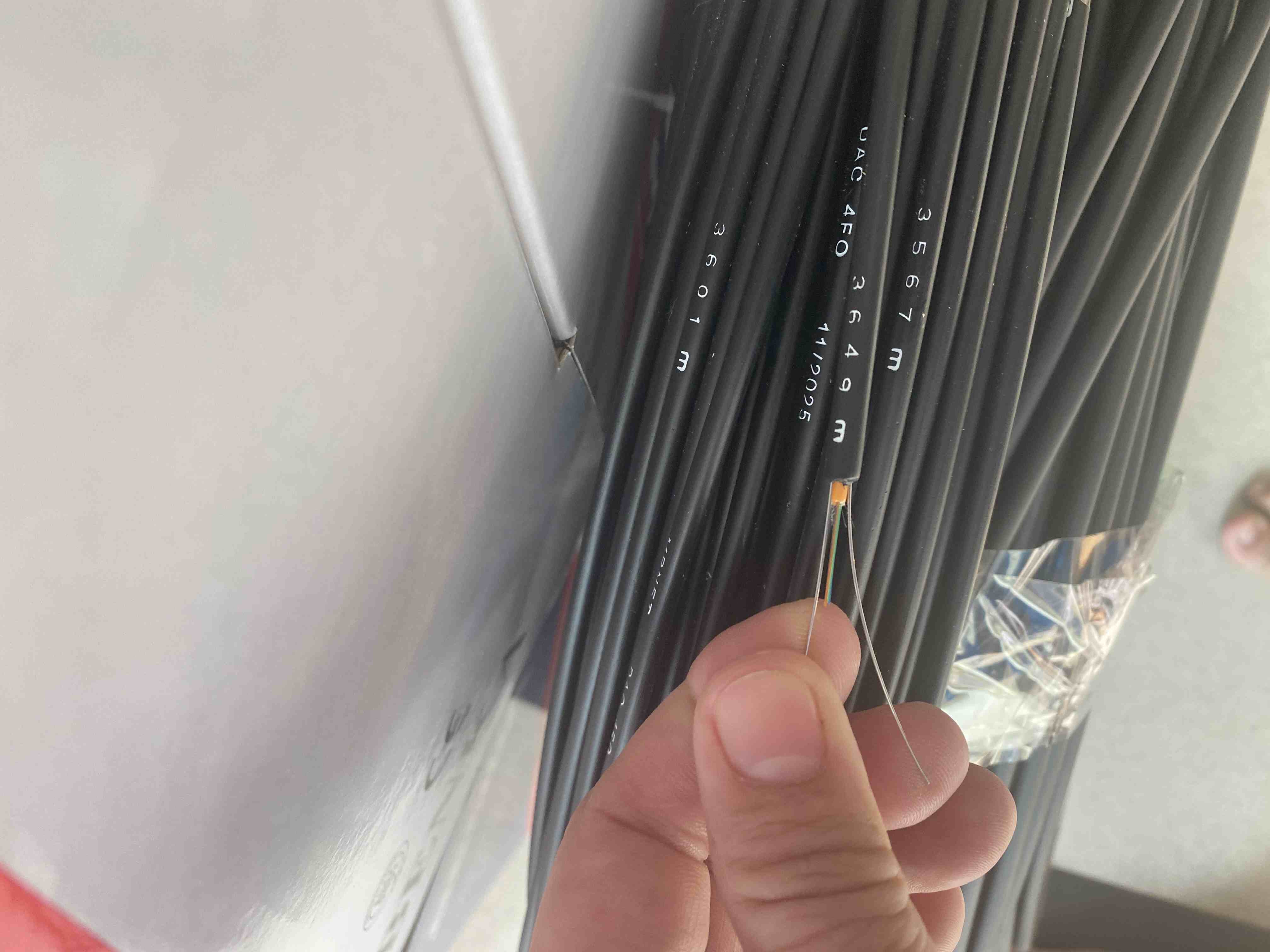

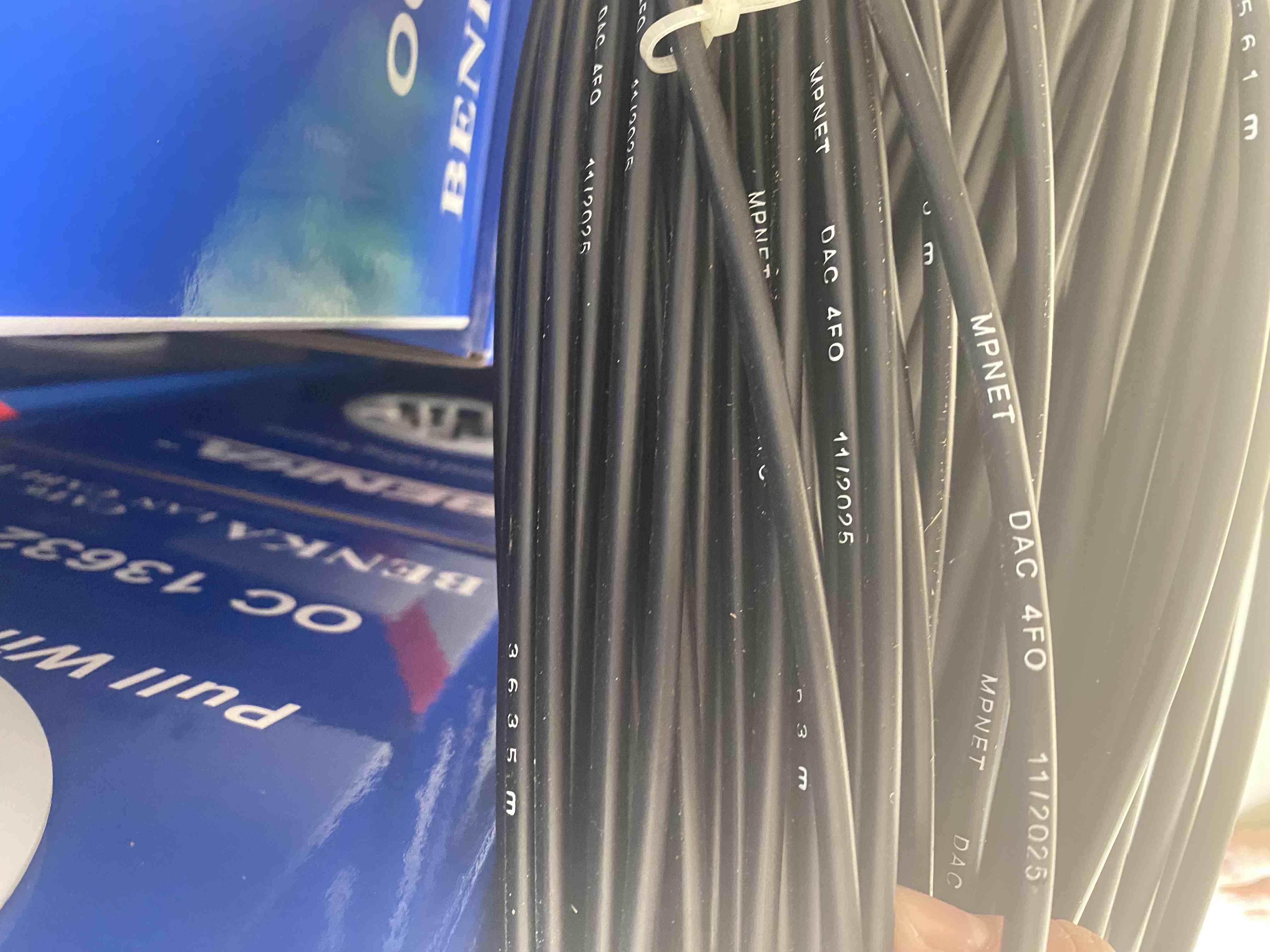

Dây thuê bao quang ngầm 4FO-DAC4   MP NET

CẤU TRÚC CỦA CÁP

• Số sợi: 4 sợi quang đơn mode (SMF) chuẩn ITU-T G.652.D.
• Bước sóng hoạt động chính của sợi quang: 1310nm - 1550nm.
• Ống đệm trung tâm chứa và bảo vệ sợi quang được làm theo công nghệ ống đệm lỏng.
• Các khoảng trống giữa sợi và bề mặt trong của lòng ống đệm được điền đầy bằng một hợp chất đặc biệt.
• Lớp gia cường phi kim loại bao quanh ống lỏng
• Hai dây thép gia cường chạy dọc bên hông cáp.
• Lớp nhựa HDPE bảo vệ ngoài.
• Được sử dụng như cáp truy nhập ngầm.

ĐẶC TÍNH KỸ THUẬT SỢI QUANG ĐƠN MODE CHUẨN ITU-T G.652.D

Biên dạng chỉ số chiết suất:                                                                       dạng bậc thang

Cấu trúc:                                                                        Lớp vỏ phản xạ bao quanh

Đường kính lớp bảo vệ:                                                                   242mm ± 5mm

Đường kính lớp vỏ phản xạ:                                                                   125mm ± 0,7mm

Đường kính trường mode (ứng với bước sóng l = 1310nm):                                                        9,2mm ± 0,4mm Đường kính trường mode (ứng với bước sóng l = 1550nm):                                                      10,4mm ± 0,5mm Sai số đồng tâm của trường mode:                                                                £ 0,5mm

Độ không tròn đều của vỏ phản xạ:                                                  £ 0.7% Chỉ số khúc xạ hiệu dụng của dải quang phổ Neff (với l = 1310nm):                                         1,4676 Chỉ số khúc xạ hiệu dụng của dải quang phổ Neff (với l = 1550nm):                                         1,4682 Độ mở số (NA):                                             0,14

Bước sóng cắt:                                                                            £ 1260nm

Hệ số suy hao ứng với l = 1310nm (thông thường):                                                                            £ 0.35 dB/km

Hệ số suy hao tối đa ứng với l = 1310nm:                                                                            £ 0.38 dB/km

Hệ số suy hao ứng với l = 1550nm (thông thường):                                                                            £ 0.20 dB/km

Hệ số suy hao tối đa ứng với l = 1550nm:                                                                            £ 0.24 dB/km

Hệ số tán sắc trong vùng bước sóng l = 1285nm đến 1330nm:                                                                    £ 3,5 ps/(nm x km) Hệ số tán sắc tại bước sóng l = 1550nm:                                                                    £ 18 ps/(nm x km)

Bước sóng tán sắc 0:                                                                    1310£ lo £ 1324nm

Độ dốc tán sắc 0:                                                                            £ 0,092 ps/(nm².Km)

Hệ số tán sắc mốt phân cực (PMD):                                                                            £ 0,2 ps/sqrt(Km)

Điểm tăng suy hao đột biến                                                                            £ 0,1dB

Chiều dài xoắn của sợi:                                                                            ³ 4m

VẬT LIỆU CỦA LÕI

Lõi của sợi quang được làm bằng SiO2 (Dioxide Silicon) và được bổ sung bởi GeO2 (Dioxide Germanium), có chỉ số chiết suất lớn hơn chỉ số chiết suất của lớp vỏ phản xạ.

VẬT LIỆU CỦA VỎ PHẢN XẠ

Vỏ phản xạ của sợi quang được làm bằng SiO2 (Dioxide Silicon).

LỚP BẢO VỆ SƠ CẤP

Lớp bảo vệ sơ cấp của sợi quang được làm bằng một loại vật liệu chịu được tia cực tím (UV- curable acrylate). Lớp bảo vệ này được cấu thành bởi hai lớp, mỗi lớp có modun đàn hồi E với giá trị khác nhau. Lớp acrylate bên trong mềm hơn lớp bên ngoài. Lớp vỏ này bảo vệ cho sợi quang không bị suy hao do uốn cong và không bị trầy xướt.

Mã màu của sợi quang:

Sợi số 1: xanh dương Sợi số 2: cam

Sợi số 3: xanh lá cây Sợi số 4: nâu

                                    Sợi số 5: xám

Sợi số 6: trắng

Sử dụng loại mực có khả năng chống tia cực tím, bền theo thời gian.

ĐƯỜNG KÍNH NGOÀI CỦA LỚP BẢO VỆ SƠ CẤP

Đường kính ngoài của lớp bảo vệ sơ cấp là: 242mm ± 5mm.
